高空抛物是住宅小区管理中的常见问题。它的管理和补救与社会保障的稳定和人民生活的安全有关。但是，仅依靠传统的思想道德宣传不能取得很好的效果，特别是在高层住宅中。我们需要建立一个完整的数字高清高空抛物监控系统。通过宣传文明行为并辅以监测和管理，可以有效地制止高空弹丸的不文明行为。同时，它也可以在事件发生后收集证据，并追究相关人员的法律责任。

1.前端采集系统

最初预计该系统将安装12个监视点，并在两栋建筑物的六个立面中的每个立面上安装2个720P高清摄像机，以监视居民的高抛物线。为了确保图像质量，我们建议使用1080P高清数码相机，当事件发生时，它可以使我们获得更有效的信息，例如面部特征。

数字高清网络摄像机采用嵌入式系统，具有多速率编码，传输和双流输出，便于浏览和存储所需内容。可以通过网络在监控中心对摄像机进行集中管理，并且可以通过监控管理平台进行前端摄像机参数设置，图像设置，时间同步和日志查询。在软件安全性方面，它具有OSD字符叠加，设备认证功能，防篡改功能和加密传输功能，以确保设备的安全使用。

数码网络摄像机通过网线/光缆直接传输和存储，实现系统的统一管理和运行。为确保前端设备的电源不受电路开关的影响，应合理配置电源，并应设置UPS机器以确保系统的电源。

◆摄像机的安装位置应设置在适合监控的区域，安装时需配备支架和防护罩，在空旷的地方需要安装立杆，并考虑室外部分。防雷保护。摄像机应安装在监视目标附近，不易被外界损坏的地方。安装位置不应影响现场设备的操作和人员的正常活动。

◆摄像机的监控画面应充分利用数字网络摄像机大视角的优点。除了能够清楚地看到监视场景之外，还应该考虑可能的周围情况，并能够基本看到事件的发生，如果可能的话，还应考虑细节。

◆摄像机应使用合适的镜头，并根据实际场所条件，安装位置和目的选择最合适的焦距镜头，以确保获得最佳的图像观察效果。

◆建议将摄像机的安装与照明点结合使用，并建议提高监视点的夜间照明度。这不仅有效地利用了资源，而且还保证了路段监控的实际效果。

2.传输系统

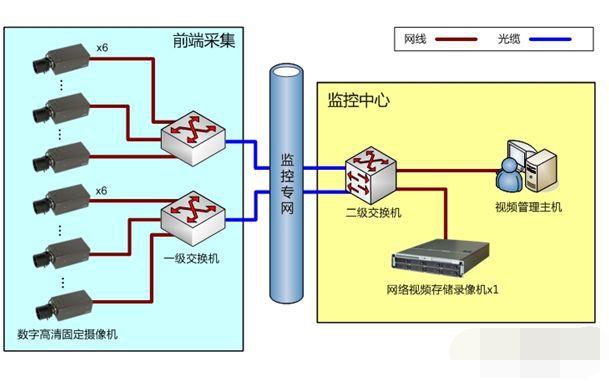

安全系统网络系统采用的IP网络技术采用星形拓扑。在网络级别，此视频安全监控系统使用两层交换网络。

1）视频监控系统采用全数字分布式网络解决方案，前端数字网络摄像机通过网线/光缆直接传输到前端交换机，连接监控网络。

2）监控中心部署第二层交换机，第二层交换机通过双以太网千兆端口与每个前端第一层交换机互连。网络视频存储记录器配置在辅助网络层，一端通过双以太网千兆端口连接到辅助交换机。

4）通过将摄像机连接到辅助开关或通过网络视频存储记录器来转发视频图像的实时显示，回放和控制信息，并且显示，回放和相关的管理操作是通过连接到摄像机的服务器工作站执行的。辅助开关。

传输方式可以根据不同的现场环境灵活调整，使整个监控系统结构的改变更加灵活方便。

◆系统需要一台网络管理交换机，无需台式机网络交换设备，专业的网络管理人员可以管理和绑定系统中所有设备的网口；当监控系统需要连接外部网络时，应用网络管理人员应做好网络防火墙和病毒入侵检测，       以确保网络通信的安全性。与系统相同公共区域中的摄像机使用POE电源，因此交换机需要使用POE端口供电模式，并且交换机本身是集中式的，可以通过UPS向弱电房供电。

◆一级交换机每个访问端口的带宽≥100M，不超过24个访问端口，并具有2个1000M以太网端口；二级交换机每个接入端口的带宽应≥1000M，支持网络管理功能。

◆由于网络电缆具有最大的传输距离，因此单根网络电缆的传输距离不应超过75米。设备与设备之间的传输距离超过该距离可能会导致信号错误。应使用光缆进行传输。

◆在选择网络交换设备时，应考虑其自身的交换能力，并选择适当的以太网交换机以确保网络传输的稳定性。所有网络传输节点的实际带宽应≤传输带宽的45％。

◆选择以太网交换机时，可以适当保留某个接口，以为将来的系统扩展提供方便。

3.储存系统

在图像存储方面，所有摄像机图像都是通过网络存储记录器配置存储的。将网络视频存储录像机连接到前端视频图像后，可以进行24小时图像存储和查询，为系统提供了更稳定，更高级的存储模式。网络视频存储记录器集成了图像数据的管理，存储代码流的分配，前端设备的管理和设置，用户授权和管理，并支持多种方式来检索存储的数据。它具有流媒体转发功能，可以满足多个用户的需求。同时访问相同的数据资源。

网络视频存储录像机具有均衡的负载，以确保视频图像的安全性。可以通过监视中心对设备进行集中管理，以进行视频参数设置，工作表设置，记录配置，时间同步，日志和其他功能。另外，视频监控系统还具有数据迁移功能，可以在系统管理平台异常时保证存储系统的正常运行。用户可以通过客户端查看实时图像和视频回放，并且网络视频存储记录器不会中断视频的记录和存储。所有数据将保持不变。

在存储结构上，所有网络视频录像机都可以通过网络连接到交换机，以完成所有前端视频图像的视频图像存储。在后期扩展设备时，只需将网络视频存储记录器添加到网络中即可完成视频存储系统的扩展和前端图像的访问。该视频监控系统可以支持本地，分散式和集中式存储的多种存储方法，并且可以根据系统架构以及将来的升级和扩展灵活地进行更改。

每小时720P格式的每个通道的平均文件大小为：3Mbit / 8 x 3600 = 1.3Gbyte。

根据系统的存储要求，监控录像的存储时间至少为30天：

系统使用12个频道的720P视频录制30天来计算所需的平均硬盘容量，如下所示：

（12通道x 1.3G）x 24小时x 30天≈11TB

4.图像显示

在图像显示方面，监控中心通过视频管理主机实现视频图像的切换。视频管理主机通过高清视频数据线连接到终端显示屏，以进行视频浏览，切换显示，多屏巡逻显示，单屏切换显示。

◆显示终端设备的输出接口需要支持HDMI高清输出。

◆解码设备和显示终端设备的分辨率指标应与前端摄像机的分辨率匹配。

◆当使用HDMI数据线进行连接时，普通HDMI数据线的最长连接距离仅约10米。设置高清视频解码器和高清显示器时，需要考虑两者之间的距离。

5.系统管理

监控中心的视频监控系统使用视频管理主机进行统一的系统管理，因此用户可以使用数字视频网络监控系统的监控操作终端设备（网络摄像机，存储设备，解码器）来完成系统手册。或编程的设备图像切换，以及统一访问整个数字视频监控系统的视频资源。

视频管理主机提供系统设备的管理，IP网络高清服务器的图像调整，远程码流设置，图像质量设置，权限管理设置，系统设备运行监控和系统配置参数，并对所有系统设备进行统一，集中管理和控制。具有日志功能，可以有效记录并保存系统中设备的运行情况和运行状况。提供存储设备的系统参数管理设置，视频图像的本地视频记录设置以及视频文件保存路径，可以预先配置以控制视频记录的开始和结束。设置存储策略，例如在本地存储空间用完时是停止记录还是在循环中覆盖旧记录，配置本地记录计划以及配置警报触发记录。设置多种记录方式：手动记录，定时记录，报警触发记录。提供视频检索服务，以方便联合查询。

视频管理主机加载了智能搜索智能搜索模块，方便安全人员快速响应和锁定视频。支持视频播放，播放提供快进和快退，暂停，快照，多文件连续播放控制，全屏播放，逐帧播放。
